a longa distância de 1500m integrou o lidar do sistema de mapeamento PM-1500 do UAV que traça o equipamento

precisão de 5mm@50m e sistema de mapeamento integrado longa distância PM-1500 do UAV de 1500m com 2 milhão altas frequências de points/s

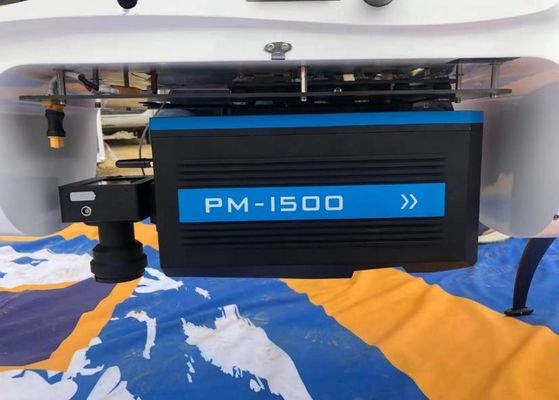

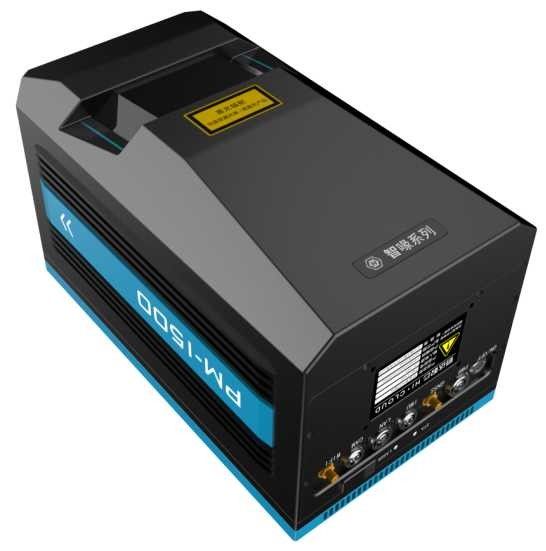

O sistema de mapeamento do UAV PM-1500, com base em uma nova geração de estrutura da tecnologia de núcleo, é um lidar transportado por via aérea doméstico recentemente lançado com frequência do ponto culminante, linha frequência alta, elevada precisão e integração alta. O componente do núcleo do sistema é o varredor de laser com a função da tecnologia do multi-eco que é desenvolvida independentemente pela tecnologia Co. da Olá!-nuvem de Wuhan, pelo varredor de laser da elevada precisão de Ltd. Integração, pela posição da elevada precisão (GPS, IMU) e pelos outros sensores, apoiada antes que a tecnologia da sincronização de direitos de propriedade intelectual independentes e a tecnologia de integração integrada do multi-sensor, ele puderem synchronously obter a nuvem do ponto do laser 3D e os dados da posição, gerarem rapidamente DSM, DEM e DOM e produzirem os modelos DLG e 3D através de um conjunto completo de software do processo de dados e da aplicação.

Pode ser aplicado ao multi UAV do rotor, ao UAV VTOL da asa fixa, aos aviões pequenos e ao helicóptero para obter dados densos da nuvem do ponto do laser da elevada precisão na terra em uma plataforma móvel do voo rápido. É amplamente utilizado no mapeamento da categoria da avaliação, 3D digital que modelam, exame e traço topográfico, avaliação cadastral, avaliação de tráfego, inspeção da linha elétrica, avaliação da silvicultura, monitoração do desastre e outros campos.

Especificações de PM-1500

Características de PM-1500

1. Precisão alta: A precisão de agrupamento do sistema de mapeamento do UAV PM-1500 pode alcançar 5mm@50m, e a precisão detalhada do sistema é melhor de 5cm, encenações da aplicação da elevada precisão da reunião várias.

2. Longa distância: A escala do maxmum pode alcançar a 1500m@60 %. O agrupamento ultra longo assegura extremamente a segurança da operação no ambiente da grande flutuação topográfica e permite o sistema de levar uma plataforma do voo com altura mais alta do voo e velocidade mais rápida, ajusta uma correia mais larga do voo, e recolhe mais dados da nuvem do ponto ao mesmo tempo

3. Alta frequência: A frequência pode alcançar a 2 milhão pontos o por segundo. Esta alta frequência faz os dados da nuvem do ponto refinou mais e pode mais verdadeiramente refletir o landform da área da avaliação, um pouco do que cabendo as coordenadas à terra do objeto. Além, o equipamento de alta frequência do lidar pode ser equipado com os UAVs com velocidade de cruzamento mais rápida, que pode melhorar a eficiência de operação.

4. Multi eco: O sistema de mapeamento do UAV PM-1500 pode obter até 4 sinais do eco. O sensor de exploração do laser no sistema emite-se pulsos do laser para penetrar a diferença da vegetação e para alcançar a terra, para obter a informação do terreno sob a vegetação.

5. Integração: Integra altamente sensores tais como o varredor de laser, a câmera de GPS, de IMU e da avaliação aérea, etc. É apropriado para multi plataformas tais como o UAV VTOL da asa fixa, o multi UAV do rotor e o helicóptero.

6. Peso leve: O peso total do sistema é menos do que 4.4kg. Pode facilmente ser levado por um indivíduo, quer através do trilho plano ou de alta velocidade.

7. Eficaz na redução de custos: O sistema de mapeamento do UAV PM-1500 é desenvolvido independentemente pela Olá!-nuvem. Tem as características como a longa distância, a frequência do ponto culminante, a elevada precisão, desempenho total estável, preço justo e generoso e eficaz na redução de custos super.

Projeto prático por PM-1500

Inspeção da linha de transmissão da C.C. 500kV

Vista geral do projeto: A linha inspecionada do projeto é linha segmento da transmissão da C.C. 500kV, incluindo 3 torres baixas e 2 intervalos, com um comprimento total de aproximadamente 0.8km. A linha de transmissão nesta seção é eletrificada, com ondular o terreno, cobertura da vegetação, tipos geomorphic ricos, bom intervisibility entre torres, e as estradas podem alcançar abaixo das torres.

Exigência do projeto: Análise do estado do ponto de perigo/ponto de perigo análise com caráter de previsão/análise quantitativa estado componente

Solução: O sistema de mapeamento do UAV PM-1500 é usado para por aquisição de dados. DSM/DEM será gerado rapidamente para a produção do modelo DLG e 3D.

Resultado:
