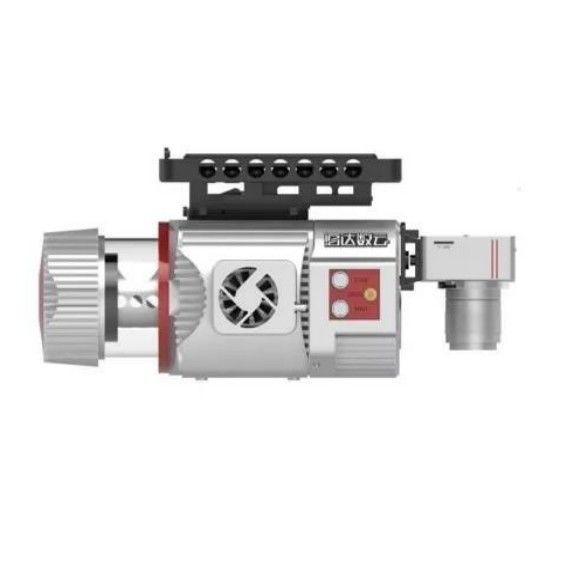

avaliação aérea topográfica do UAV do sistema de mapeamento ARS-1000L do UAV da multi plataforma 4.5kg

Detalhes do produto:

Lugar de origem:	China
Marca:	Hi-Cloud
Certificação:	ISO, others upon the requests
Número do modelo:	Sistema de mapeamento do UAV de ARS-1000L

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Caso de transporte
Tempo de entrega:	10 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	10 grupos/mês

Contato

Descrição de produto detalhada

Peso:	4.5kg	Armazenamento:	SSD 1TB
Escala máxima:	1350m @60%	Precisão da escala:	15mm @150m
FoV (selecionável):	0~330° com modo 60°~90°airborne	Definição angular:	0.001°
Temperatura da operação:	-10℃~+40℃	Ambiente do armazenamento:	-20℃~+50℃; Umidade < 85%
Destacar:	Sistema de mapeamento topográfico do UAV , Sistema de mapeamento aéreo do UAV , avaliação aérea do UAV 4.5kg

Sistema de mapeamento ARS-1000L do UAV da plataforma de 1350m@60 da escala da segurança 4.5kg % altos de multi com precisão de 15mm@150m

A base no lidar de Riegl, o sistema de mapeamento ARS-1000L do UAV é desenvolvida e construída pela Olá!-nuvem. É um sistema altamente integrado com os módulos do laser da elevada precisão, da câmera a alta definição, da navegação com inércia de GPS, de MEMS e da unidade de controle do armazenamento. Com as vantagens do desempenho forte, volume claro, a instalação conveniente e operação simples, foi reconhecido pela maioria dos usuários e amplamente utilizado no traço da emergência, mapeamento topográfico, inspeção da linha elétrica, avaliação da estrada, avaliação litoral do recife, escavação e cálculo de enchimento do volume, avaliação arqueológico e campos de traço e outros.

Especificações do sistema de mapeamento ARS-1000L do UAV

1. Desempenho do sistema

Indicador	Parâmetro
Precisão absoluta	horizontal <5cm> vertical<> 5cm
Peso	4.5kg
Armazenamento	SSD 1TB
Tensão entrada	20~30V
Consumo de potência	<75w>
Temperatura da operação	-10℃~+40℃
Ambiente do armazenamento	-20℃~+50℃ Umidade < 85="">
Classe do laser	Class1 (cofre forte do olho)

2. Varredor de laser

Indicador	Parâmetro
Escala máxima da medida	1350m @60%
Escala mínima da medida	5m
Precisão da escala	15mm @150m
Precisão da repetição	10mm @150m
Frequência de Máximo Eficaz Ponto	750000 points/s
Engrenagem do laser para o ajuste	6 níveis
Número máximo de ecos recebidos	4~15
FoV (selecionável)	0~330° modo 60°~90°airborne
Frequência da varredura (selecionável)	10~200 scans/s
Definição angular	0.001°

3. Sistema da posição

Indicador	Parâmetro
Precisão da posição (cargo-processar)	0.01m horizontais Elevação 0.02m
Precisão da orientação (cargo-processar)	Título 0.010° Passo/rolo 0.005°

4. Sistema da câmera

Indicador	Parâmetro
Definição da câmera	≥42.4MP
Peso da câmera	<500g>

Características do sistema de mapeamento ARS-1000L do UAV

1. O sistema integra o varredor de laser 3D, o módulo da posição e o fã na arquitetura de hardware, que aumenta não somente o desempenho e a estabilidade totais do sistema, mas igualmente comprime o volume ao extremo, e o peso total é menos do que 4.5kg.

2. O volume e o peso pequenos do sistema permitem-no de ser várias plataformas bem continuadas do portador. É não somente apropriado para UAV do rotor do grosso da população o multi e o UAV VTOL da asa fixa, mas igualmente pode ser montado em plataformas do veículo e da trouxa para a operação. Se no modo transportado por via aérea, do veículo ou da trouxa, o sistema está equipado com os firmware correspondentes da instalação para encontrar a instalação e o desenvolvimento rápidos no local da operação.

3. O sistema inteiro adota o projeto deslizante rápido da estrutura, e não há nenhuma diferença entre a cremalheira e o sistema, que assegura a estabilidade e a confiança do equipamento. Não há nenhuma necessidade para os parafusos durante a instalação, que melhora o tempo de desenvolvimento no local. Além, o sistema igualmente fornece uma luva protetora anticolisão de pouco peso proprietária para fornecer determinada proteção física para o equipamento e para reduzir dano desnecessário ao equipamento em alguns ambientes e emergências ásperos. Mais mais, o módulo da prevenção de perda é opcional. Depois que o UAV é perdido, a posição do equipamento pode igualmente ser encontrada para facilitar a busca do equipamento.

4. A escala máxima do sistema do lidar é 1350m, e o sistema pode operar-se normalmente mesmo no ambiente com grande gota do terreno. A medida da longa distância pode igualmente melhorar a eficiência da aquisição do equipamento e recolher mais dados da nuvem do ponto no mesmo tempo.

5. A frequência da emissão do laser do sistema é 750000 por segundo dos pontos. Meios de uma frequência do ponto mais alto que pode melhor refletir o landform na área da avaliação e obter dados da nuvem de um ponto mais fino. Além, o equipamento de alta frequência do lidar pode ser equipado com o UAV com velocidade de cruzamento mais rápida. No mesmo tempo, mais dados podem ser obtidos, que melhoram a eficiência por aquisição de dados.

6. A precisão absoluta do sistema é melhor de 5cm, que encontra as necessidades da maioria de encenações da aplicação. Sob a escala de medição de 150m, a precisão de agrupamento é melhor de 15mm.

Projeto de aplicação prática do sistema de mapeamento ARS-1000L do UAV

Avaliação da exploração agrícola de vento na área de montanha

Vista geral

A área da avaliação é principalmente terreno montanhoso. A elevação média na área da avaliação da exploração agrícola de vento é alta, e a gota da altura em algumas áreas da área da medida está sobre 300 medidores. A exploração agrícola de vento inteira cobre uma área de aproximadamente 12 quilômetros quadrados. A vegetação é floresta largo-com folhas sempre-verde subtropical, com grande taxa da cobertura da vegetação e vários tipos.

Dificuldades

O terreno da área da avaliação é complexo, a diferença da altura é grande, o tráfego é incômodo, o ambiente do clima é mau. Há diversas turbinas eólicas com uma altura de mais de 100 medidores na área da avaliação, assim que é difícil projetar a rota. A linha de vista é obstruída seriamente, e é difícil encontrar o ponto da decolagem.

Solução

O projeto adota o sistema de medida transportado por via aérea do laser de ARS-1000L. Três pontos da decolagem e da aterrissagem são selecionados na área inteira da avaliação para um total de sete manobras.

avaliação aérea topográfica do UAV do sistema de mapeamento ARS-1000L do UAV da multi plataforma 4.5kg 0

avaliação aérea topográfica do UAV do sistema de mapeamento ARS-1000L do UAV da multi plataforma 4.5kg 1

avaliação aérea topográfica do UAV do sistema de mapeamento ARS-1000L do UAV da multi plataforma 4.5kg 2
