sistemas de medida HiScan-C da exploração do laser de 30M Pixels Mobile 3D para a estrada como a avaliação construída

Do sistema móvel de alta frequência HiScan-C do lidar da escala 150m/300/600m@90 de 5mm@40m da precisão alta % para a avaliação como-construída estrada

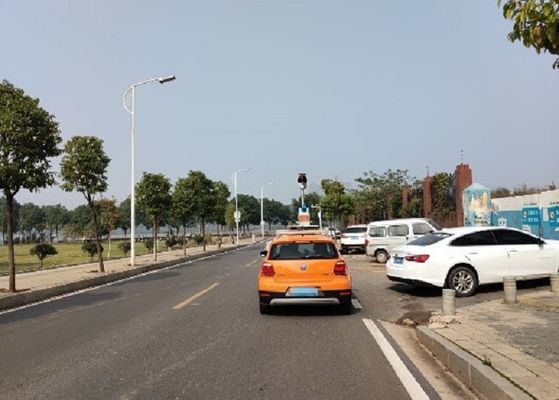

Na construção em grande escala da urbanização, a detecção de estradas como-construídas exige muitos mão de obra, hora e custo, e há um fenômeno da detecção de falta no exame do local. Agora o sistema de medida móvel do laser da série 3D de HiScan pode ser usado à inspeção a estrada como-construída.

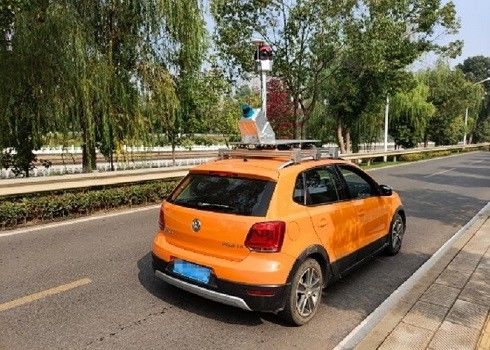

Comparado com o método imóvel tradicional da medida, o método móvel veículo-montado da medida reduz extremamente o tempo da aquisição, faz a aquisição mais conveniente e segura, e melhora extremamente a eficiência de operação. Os dados da nuvem do ponto 3D podem fornecer operadores os resultados mais intuitivos, de modo que os operadores possam claramente julgar as condições de estrada. Ao mesmo tempo, os dados da nuvem do ponto podem ser salvar para a revisão repetida, que reduz extremamente a possibilidade de detecção faltada.

Parâmetros

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Medida da escala	150m/300/600m@90 %	150m/300/600m@90 %
Frequência do laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Precisão da escala	5mm@40m	5mm@40m
Definição angular da medida	0.0088°	0.0088°
Câmera do panorama	Joaninha	Joaninha
Definição da câmera do panorama	pixéis de 30M	pixéis de 30M
Precisão	5cm@100m	5cm@100m
Peso	13kg	36kg

Características

1. peso leve: tamanho pequeno e portadores múltiplos, reduzindo extremamente a área de operação cega.

2. confiança alta: alto nível do sistema do productization, o estável e o seguro.

3. inteligência alta: integração sem emenda da nuvem e do panorama do ponto.

4. elevada precisão: densidade da nuvem do ponto culminante, taxa de reconhecimento do ponto culminante, precisão alta da medida.

5. Calibração-livre: a calibração é terminada antes da entrega
