A detecção da estrada integrou a escala móvel HiScan-C do sistema 150/300/600m do lidar

do sistema móvel do lidar de HiScan-C da escala da precisão 150m/300/600m@90 de 5mm@40m % para projetos da reconstrução e da expansão da estrada

A reconstrução e a expansão da estrada são um projeto relativamente complexo. Antes do projeto e da construção, é necessário realizar uma avaliação detalhada da estrada original e a topografia dentro de alguma escala da largura de banda em ambos os lados para obter exatamente os dados do terreno antes da reconstrução e da expansão, para fornecer o apoio necessário dos dados básicos para a reconstrução e a expansão. Comparado com a tecnologia tradicional da medida, a tecnologia de varredura do laser 3D tem a inovação tecnológica nova em métodos e em resultados da medida. As vantagens técnicas principais são eficiência elevada, densidade da nuvem do ponto culminante, precisão alta da medida, medida ativa e baixa carga de trabalho do campo. A única medida do laser 3D por análise de sistemas somente na medida veículo-montada do laser ou na medida transportada por via aérea do laser ainda tem determinadas limitações na reconstrução e na expansão. Pode-se considerar para combinar as vantagens dos dois a ser aplicados aos projetos da reconstrução e da expansão da estrada.

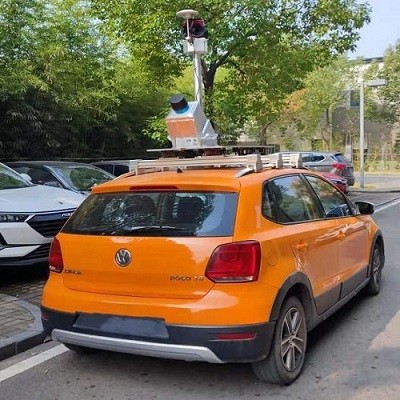

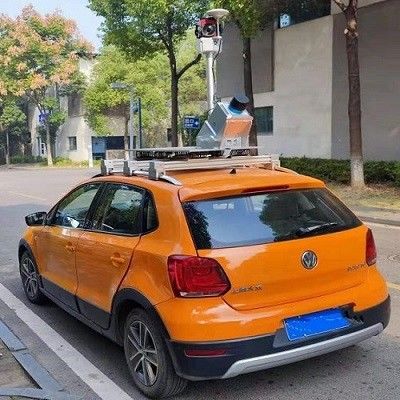

HiScan-C é usado como o sistema móvel veículo-montado do lidar, suplementado nivelando dados, para obter principalmente dados topográficos exatos dentro da estrada. Tome PM-1500 como o sistema transportado por via aérea do lidar para obter os dados do terreno da largura de banda exterior da estrada. A combinação dos dois pode eficientemente produzir os produtos 4D, o vertical da estrada e seções horizontais, pontos da característica e linha produtos exigidos para a reconstrução e a expansão da estrada, para resolver eficazmente a dificuldade em obter dados topográficos básicos para a reconstrução e a expansão da estrada.

Características de HiScan-C

1. integração: solução altamente integrada, integrada

2. elevada precisão: densidade da nuvem do ponto culminante, taxa de reconhecimento do ponto culminante, precisão alta da medida

3. confiança alta: alto nível do sistema do productization, o estável e o seguro

4. Calibração-livre: a calibração é terminada antes da entrega

5. fácil de operar: operação simples e conveniente

Parâmetros de HiScan-C

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Medida da escala	150m/300/600m@90 %	150m/300/600m@90 %
Frequência do laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Precisão da escala	5mm@40m	5mm@40m
Definição angular da medida	0.0088°	0.0088°
Câmera do panorama	Joaninha	Joaninha
Definição da câmera do panorama	pixéis de 30M	pixéis de 30M
Precisão	5cm@100m	5cm@100m
Velocidade da varredura	200scans/s	200scans/s
Peso	13kg	36kg
