Olá!-nuvem, um líder da tecnologia de varredura do laser 3D.
 |
| Lugar de origem: | China |
| Marca: | Hi-Cloud |
| Certificação: | ISO, others upon the requests |
| Número do modelo: | Avaliação transportada por via aérea do lidar de ARS-1000L |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caso de transporte |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10 grupos/mês |
| Escala da medida: | 5m ~ 1350m | Precisão: | 15mm@150m |
|---|---|---|---|
| Número máximo de ecos recebidos: | 4~15 | FoV (selecionável): | 0~330° (modo 60°~90°airborne) |
| Classe do laser: | Class1 (cofre forte do olho) | Temperatura da operação: | -10℃~+40℃ |
| Destacar: | Avaliação transportada por via aérea integrada do lidar,Avaliação transportada por via aérea do lidar da longa distância,avaliação do zangão do lidar da longa distância |
||
Sistema transportado por via aérea integrado de alta frequência ARS-1000L da avaliação do lidar da precisão alta com precisão 15mm@150m e escala 1350m
O sistema transportado por via aérea da avaliação do lidar de ARS-1000L é um sistema baseado lidar de Riegl e toma o UAV ou outras plataformas como o portador. É desenvolvido e construído pela tecnologia Co. da Olá!-nuvem de Wuhan, Ltd.After diversos anos de melhoramento iterativo contínuo, o desempenho do sistema é mais forte, o volume é mais claro, a instalação é mais conveniente e a operação é mais simples. Foi reconhecida pela maioria dos usuários.
Integra sensores tais como o laser da elevada precisão, a câmera a alta definição, a navegação com inércia de GPS, de MEMS e a unidade de controle do armazenamento. Apoiado pela tecnologia da sincronização de tempo da propriedade intelectual independente e pela tecnologia de integração integrada do multi-sensor, obtém synchronously a nuvem do ponto do laser 3D, os dados da posição e os dados de imagem.
Encenações típicas da aplicação do sistema transportado por via aérea da avaliação do lidar de ARS-1000L
Características principais do sistema transportado por via aérea da avaliação do lidar de ARS-1000L
1. Precisão alta: sob a escala de medição de 150m, a precisão de agrupamento é melhor de 15mm; a precisão absoluta do sistema é melhor de 5cm, que encontra as necessidades da maioria de encenações da aplicação.
2. Alta frequência: a frequência da emissão do laser do sistema é 750000 points/s. que o equipamento de alta frequência do lidar pode ser equipado com os UAVs com velocidade de cruzamento mais rápida. No mesmo tempo, mais dados podem ser obtidos, que melhoram a eficiência por aquisição de dados.
3. Escala longa da medida: a escala máxima do sistema do lidar é 1350m; a medida da longa distância pode melhorar a eficiência da aquisição do equipamento e recolher mais dados da nuvem do ponto no mesmo tempo.

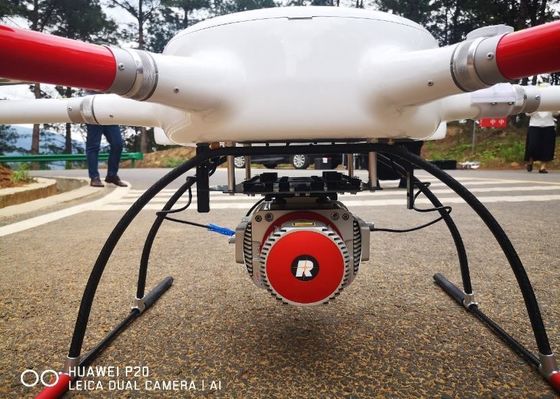

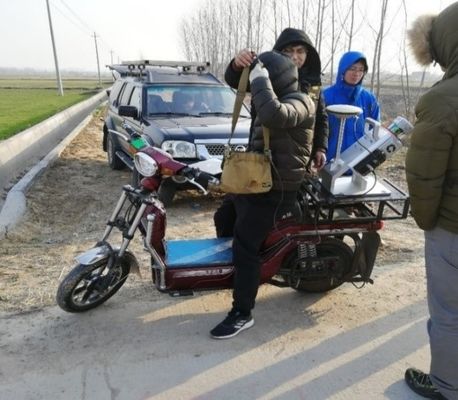

4. Multi plataforma: não somente apropriado para UAV do rotor do grosso da população o multi e o UAV VTOL da asa fixa, mas igualmente pode ser montado em plataformas do veículo e da trouxa para a operação.

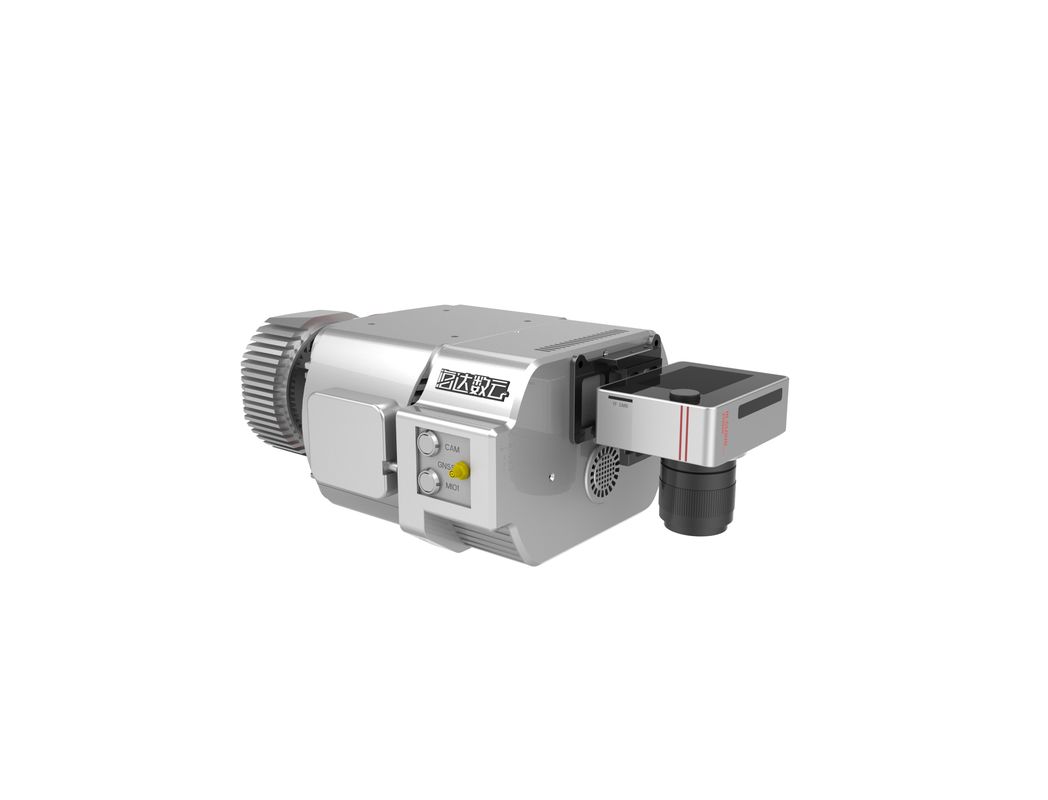

5. Integração alta: integra o varredor de laser 3D, o módulo da posição e o fã na arquitetura de hardware; o peso total é menos do que 4.5kg.
6. Segurança alta: não há nenhuma diferença entre a cremalheira e o sistema, que assegura a estabilidade e a confiança do equipamento; fornece uma luva protetora anticolisão de pouco peso proprietária para fornecer determinada proteção física para o equipamento e para reduzir dano desnecessário; o módulo da prevenção de perda é opcional.
Especificação do parâmetro do sistema transportado por via aérea da avaliação do lidar de ARS-1000L
| Indicador | Parâmetro | Indicador | Parâmetro |
| Precisão absoluta |
horizontal <5cm> vertical <5cm> |
Escala máxima da medida | 1350m @60% |
| Peso | 4.5kg | Escala mínima da medida | 5m |
| Armazenamento | SSD 1TB | Precisão da escala | 15mm @150m |
| Tensão entrada | 20~30V | Precisão da repetição | 10mm @150m |
| Consumo de potência | <75w> | Frequência de Máximo Eficaz Ponto | 750000 points/s |
| Temperatura da operação | -10℃~+40℃ | FoV (selecionável) | 0~330° modo 60°~90°airborne |
| Ambiente do armazenamento | -20℃~+50℃ Umidade < 85=""> | Definição angular | 0.001° |
| Classe do laser | Class1 (cofre forte do olho) |
Precisão da posição (cargo-processar) | 0.01m horizontais Elevação 0.02m |
| Engrenagem do laser para o ajuste | 6 níveis | Precisão da orientação (cargo-processar) | Título 0.010° Passo/rolo 0.005° |
| Número máximo de ecos recebidos | 4~15 | Definição da câmera | ≥42.4MP |
| Frequência da varredura (selecionável) | 10~200 scans/s | Peso da câmera | <500g> |
Avaliação da exploração agrícola de vento na área de montanha
A área da avaliação é principalmente terreno montanhoso. A elevação média na área da avaliação da exploração agrícola de vento é alta, e a gota da altura em algumas áreas da área da medida está sobre 300 medidores. A exploração agrícola de vento inteira cobre uma área de aproximadamente 12 quilômetros quadrados. A vegetação é floresta largo-com folhas sempre-verde subtropical, com grande taxa da cobertura da vegetação e vários tipos.
O terreno da área da avaliação é complexo, a diferença da altura é grande, o tráfego é incômodo, o ambiente do clima é mau. Há diversas turbinas eólicas com uma altura de mais de 100 medidores na área da avaliação, assim que é difícil projetar a rota. A linha de vista é obstruída seriamente, e é difícil encontrar o ponto da decolagem.
O projeto adota o sistema de medida transportado por via aérea do laser de ARS-1000L. Três pontos da decolagem e da aterrissagem são selecionados na área inteira da avaliação para um total de sete manobras.
