Avaliação topográfica do UAV do sistema de mapeamento 2.5kg do lidar do zangão ARS-200

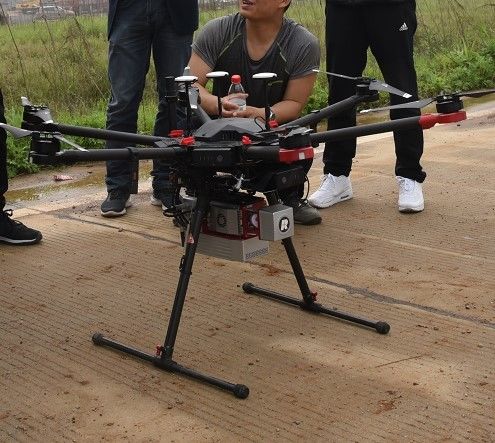

Sistema de mapeamento lidar do UAV ARS-200 com frequência de 100000 points/s e precisão de 15mm que somente peso 2.5kg

O lidar de Riegl baseou o sistema de mapeamento ARS-200 do UAV é tornado, integrado e construído pela tecnologia Co. da Olá!-nuvem de Wuhan, Ltd.  Integra sensores tais como o laser da elevada precisão, a câmera a alta definição, a navegação com inércia de GPS, de MEMS e a unidade de controle do armazenamento.

Através do software equipado do processo de dados e da aplicação, DSM, DEM, os DOM, DLG pode rapidamente ser gerado. O sistema tem as vantagens do transporte e da eficiência elevada de pouco peso, convenientes do processamento dos resultados. ARS-200 é amplamente utilizado em campos diferentes como o mapeamento topográfico, o traço da emergência, a avaliação da estrada, a inspeção da linha elétrica, a escavação e cálculo de enchimento do volume, avaliação litoral do recife, avaliação arqueológico e traço e etc.

Vantagens do sistema:

• o peso do sistema é somente 2.5kg;
• precisão absoluta até 5cm;
• precisão da escala acima de tp 15mm@150m;
• aplicável aos zangões, ao veículo montado e ao modo da trouxa;
• integrado altamente, com proteja o nível melhor do que IP64;

Parâmetros de sistema:

• Escala máxima da medida: 330m @80%; 290m @60%
• Escala mínima da medida: 3m
• Precisão da escala: 15mm @150m
• Precisão da repetição: 10mm @150m
• Frequência de Máximo Eficaz Ponto: 100000 points/s
• Número máximo de ecos recebidos: 5
• FoV (selecionável): 0~360° (modo 60°~90°airborne)
• Frequência da varredura (selecionável): 10~100 scans/s
• Definição angular: 0.001°
• Precisão da posição (cargo-processamento): 0.01m horizontais; Elevação 0.02m
• Precisão da orientação (cargo-processamento): Título 0.012°; Passo/rolo 0.005°
• Definição da câmera: ≥24MP
• Peso da câmera:<500g>
•  Precisão absoluta: horizontal <5cm>
• Peso: 2.5kg
• Armazenamento: SSD 256GB
• Temperatura da operação: -10℃~+40℃
• Ambiente do armazenamento: -20℃~+50℃; Umidade < 85="">
• Classe do laser: Class1 (cofre forte do olho)

Projeto de aplicação:

Projeto da avaliação da estrada -- Sistema do lidar do UAV ARS-200

Vista geral do projeto: A linha principal do projeto é aproximadamente 8km por muito tempo. A área da avaliação é principalmente terreno montanhoso, com uma altura média de 600m. O rio cruza a área da avaliação, e a gota da altura em algumas áreas é grande. A vegetação na área da avaliação é luxúria, na maior parte floresta largo-com folhas sempre-verde e baixos arbustos.

Exigência do projeto: A tarefa principal do projeto é processamento transportado por via aérea da nuvem da avaliação e do ponto do lidar da determinada seção da estrada. O médio - o erro quadrado da elevação da nuvem do ponto é exigido ser menos de 15 cm.

Dificuldades do projeto: A operação de exame e de traço tradicional é mais perigosa devido ao tráfego na estrada. É difícil para o receptor de GNSS receber os sinais satélites devido à vegetação densa e à grande gota da altura na área da avaliação.

Solução & resultado: O sistema transportado por via aérea do lidar ARS-200 é aplicado neste projeto. Após o cálculo da trajetória, a liga da nuvem do ponto e outros processos de processo de dados, o resultado da nuvem do ponto é tão segue:
