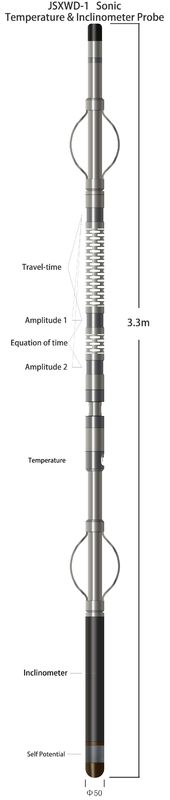

sensor de 125-555μS/M Sonic Temperture Inclinometer Probe With Pt100

125μs/m~555μs/m sônico & temperatura & precisão 5μs/m da ponta de prova do inclinômetro com o sensor pt100

Descrição

A ponta de prova sônico usou-se extensivamente na água subterrânea, na mineração, e nas indústrias geotécnicais. Os logs sônicos são empregados extensamente, frequentemente em combinação com outros logs, para fornecer a porosidade, a permeabilidade, e propriedades geomecânicas. Esta ponta de prova é ideal para o encaixotar-furo e aplicações abertas do furo, tais como a identificação da fratura e o registro da ligação do cimento.

A ponta de prova da temperatura fornece medidas da temperatura da perfuração. A medida da temperatura da perfuração é útil detectar as anomalias causadas por eventos tais como o fluxo fluido na perfuração.

O inclinômetro é apropriado para a área magnética não-magnética ou fraca usando o sentido de furo de instrumentos de teste. Pode ser usado na geologia, no óleo, no carvão e nas outras indústrias em processo da perfuração, testar a qualidade do furo. Na construção da tutela da água, na estrada, na estrada de ferro, na ponte, no túnel, etc. pode igualmente ser aplicado na engenharia furar.

O instrumento adota a tecnologia moderna avançada do sensor e a tecnologia de processamento digital, termina no ângulo da maneira e na medida zenitais de medição remotos do ângulo do azimute. Tem uma precisão alta da medida, o instrumento é simples e não precisa nenhuma manutenção, confiança alta, e outras características significativas do campo largo da aplicação.

Condições operacionais: Uncased; Líquido da perfuração: Água ou lama.

Características & benefícios

1. Execute uma onda da fonte de alta energia gerada por um transdutor cerâmico-piezoelétrico.

2. Ponta de prova versátil, ubíquo que funciona com uma vasta gama de aplicações e de condições da perfuração.

3. O sensor adota a resistência da platina Pt100 de uma constante de tempo pequena e pode rapidamente identificar mudanças de temperatura no estrato.

Aplicações

Identificação e caracterização hidráulica das fraturas

Identificação do Lithology

Variação da força da rocha

Avaliação da porosidade e da permeabilidade

Furo encaixotado: Registro da ligação do cimento (CBL)

Identificação do fluxo fluido furo aberto/encaixotado

Localização da tabela de água; Monitoração da água-bem

Localização de intervalos da água da qualidade diferente

Registro geotérmica do inclinação

Usado frequentemente na aplicação de equações da compensação de temperatura para outros logs

Parâmetro

1. Sonic Sensor: transdutor Cerâmico-piezoelétrico

2. Sonic Measuring Range: 125μs/m~555μs/m

3. Sonic Measurement Accuracy: 5μs/m

4. Tempo-base sônico: 0. 5μs, estabilidade: 0.1PPM

5. Escala de medição espontânea do potencial (SP): ±1200mV

6. Precisão espontânea da medida do potencial (SP): 2%

7. Variação da temperatura: 0℃~100℃, definição: 0.025℃

8. Sensor de temperatura: Resistência da platina (pt100)

9. Escala de medição do azimute: 0°~360°

10. Precisão da medida do azimute: o vértice angle≥1°, melhora então ±2° (latitude: 0°~±45°)

11. Escala de medição do ângulo do vértice: 0°~50°

12. Precisão da medida do ângulo do vértice: ±0.1°

13. Sinal: códigos bipolares

14. Ambiental: Temperature≦80℃; Pressure≤20MPa
