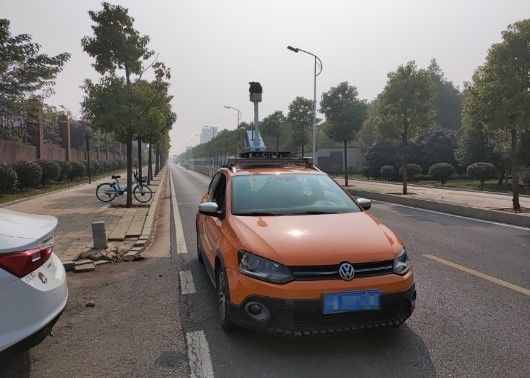

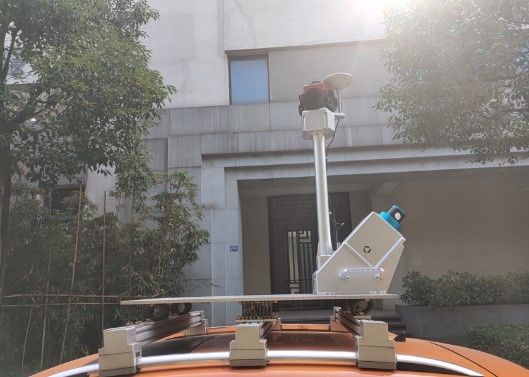

Sensor móvel de pouco peso do lidar do carro do sistema de traço do lidar de HiScan-C

de sistema de traço móvel do lidar da escala 200scans/s HiScan-C da precisão 150m/300/600m@90 de 5mm@40m % para a monitoração da mina do aberto-poço

O corrimento da inclinação é um desastre principal frequente na produção de mina do aberto-poço. A fim assegurar a produção segura de mina do aberto-poço, a monitoração exata e eficaz e a previsão do corrimento da inclinação são particularmente importantes. O método tradicional da monitoração da inclinação do aberto-poço é arranjar pontos de monitoração para a observação periódica. O método de monitoração tradicional tem as seguintes desvantagens: primeiramente, algumas áreas perigosas não podem ser alcançadas por topógrafos, tendo por resultado a incapacidade de pontos de monitoração cobrir a imagem inteira; em segundo lugar, a coleção do campo toma muito tempo, e o ciclo da atualização é longo.

O sistema de traço móvel do lidar da série de HiScan pode rapidamente terminar o mapeamento da área de mineração inteira. Os dados obtidos da nuvem do ponto do laser 3D não têm o alto densidade e a nenhuma omissão, que melhora extremamente o refinamento dos dados da medida do local na área de mineração. O grau da deformação e o deslocamento da inclinação inteira podem ser obtidos usando o software equipado para registrar os dados de períodos de observação adjacentes.

Parâmetros do sistema

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Medida da escala	150m/300/600m@90 %	150m/300/600m@90 %
Frequência do laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Peso	13kg	36kg
Precisão da escala	5mm@40m
Definição angular da medida	0.0088°
Definição da câmera do panorama	pixéis de 30M
Precisão	5cm@100m
Velocidade da varredura	200scans/s

Características do sistema

1. Milhão frequências niveladas da emissão do laser: recolha dados da nuvem do ponto do alto densidade e seja a informação real dos objetos à terra

2. precisão da escala de 5mm@40m: a precisão ultra-alta da nuvem do ponto e uma seleção mais exata do ponto, podem ser amplamente utilizadas em campos da aplicação da elevada precisão

3. confiança alta: O sistema de traço móvel do lidar de HiScan-C tem o alto nível do sistema do productization, o estável e o seguro

4. peso leve: tamanho pequeno e portadores múltiplos, reduzindo extremamente a área de operação cega

5. inteligência alta: integração sem emenda da nuvem e do panorama do ponto
