lidar de 200scans/S HiScan-C que traça sistemas de medida da exploração do laser do equipamento

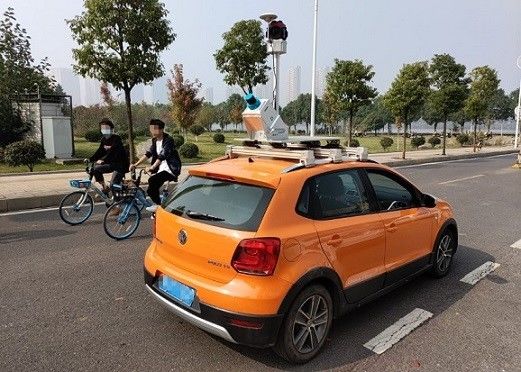

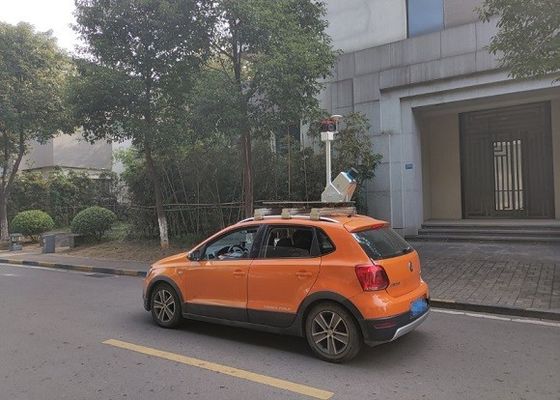

sistema de traço móvel do lidar da precisão 200scans/s HiScan-C de 5mm@40m da definição 0.0088° angular para a monitoração da inclinação da estrada

A estrada situada na área montanhosa do cársico é deformação inclinada e corrimento devido a suas circunstâncias geological frágeis, tendo por resultado perigos de segurança potenciais aos veículos de passagem. Consequentemente, a fim assegurar a segurança e a estabilidade em processo da construção e da operação da estrada, é necessário monitorar a estrada e suas estruturas afiliados. Entre elas, o corrimento que monitora na inclinação ao longo da estrada é um do trabalho o mais importante. O corrimento tradicional que monitora depende principalmente dos pontos de medição manuais e do mapeamento topográfico, que tem a baixa eficiência, a cobertura pequena dos dados e o modo de operação perigosa.

Presentemente, o sistema de medida móvel do laser da série 3D de HiScan foi amplamente utilizado na monitoração do corrimento, do fluxo dos restos e das outras catástrofes naturais devido a suas vantagens da eficiência elevada, do não-contato e de por aquisição de dados rico. Os dados da nuvem do ponto do laser obtidos baseados na tecnologia de varredura do laser 3D podem ser usados para construir um modelo 3D refinado, que possa ser usado para a extração do elemento da deformação do corrimento e a análise da reconstrução da cena.

Características

1. peso leve: tamanho pequeno e portadores múltiplos, reduzindo extremamente a área de operação cega

2. integração: solução altamente integrada, integrada

3. elevada precisão: densidade da nuvem do ponto culminante, taxa de reconhecimento do ponto culminante, precisão alta da medida

4. fácil de operar: operação simples e conveniente

5. fácil armazenar: projeto pluggable do armazenamento de dados

Especificação

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Frequência do laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Peso	13kg	36kg
Medida da escala	150m/300/600m@90 %
Precisão da escala	5mm@40m
Definição angular da medida	0.0088°
Câmera do panorama	Joaninha
Definição da câmera do panorama	pixéis de 30M
Precisão	5cm@100m
Velocidade da varredura	200scans/s
