sistema transportado por via aérea do lidar da longa distância PM-1500 de 1500m

Detalhes do produto:

Lugar de origem:	China
Marca:	Hi-Cloud
Certificação:	ISO, others upon the requests
Número do modelo:	Sistema transportado por via aérea do lidar PM-1500

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Caso de transporte
Tempo de entrega:	20-30 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	15 grupos/mês

Contato

Descrição de produto detalhada

Escala máxima da medida:	% da refletividade de 1500m@60	Varredor de laser Faixa de onda PRR Escala máxima da medida Precisão da escala:	5mm@50m
Velocidade da varredura:	40-400 scans/s	Definição angular:	0.001°
FoV:	75°	Definição da câmera:	42.4MP
Faixa de onda:	Perto de infravermelho (classe 1)	Peso:	4.4kg
Destacar:	Sistema transportado por via aérea de pouco peso do lidar , sistema transportado por via aérea do lidar de 1500m , sistema de traço aéreo do uav de 1500m

4.4kg sistema transportado por via aérea altamente integrado PM-1500 do lidar da longa distância do peso leve 1500m com precisão de 5mm@50m

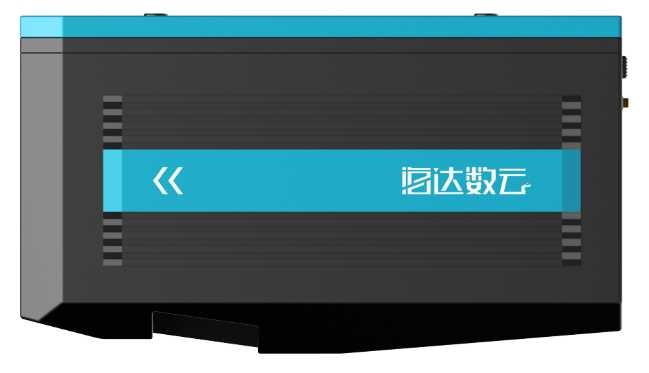

O sistema transportado por via aérea do lidar PM-1500 é uma elevada precisão e um sistema de medida móvel de longo alcance do laser desenvolvidos independentemente pela tecnologia Co. da Olá!-nuvem de Wuhan, Ltd. Pode ser aplicado aos portadores diferentes tais como o multi UAV do rotor, o UAV VTOL da asa fixa, aviões pequenos e helicóptero. Pode obter dados densos da nuvem do ponto do laser da elevada precisão na terra em uma plataforma móvel do voo rápido. O varredor de laser integrado da elevada precisão, a posição da elevada precisão (GPS, IMU) e outros sensores, apoiados antes que a tecnologia da sincronização de direitos de propriedade intelectual independentes e a tecnologia de integração integrada do multi-sensor, ele puderem synchronously obter a nuvem do ponto do laser 3D e os dados da posição, rapidamente geram DSM, DEM e DOM e produzem os modelos DLG e 3D através de um conjunto completo de software do processo de dados e da aplicação.

É amplamente utilizado no mapeamento da categoria da avaliação, 3D digital que modelam, exame e traço topográfico, avaliação cadastral, avaliação de tráfego, inspeção da linha elétrica, avaliação da silvicultura, monitoração do desastre e outros campos.

Parâmetros detalhados de PM-1500

Artigos	Indicadores	Parâmetros
Varredor de laser	Faixa de onda	Perto de infravermelho (classe 1)
	PRR	100-2000Khz
	Escala máxima da medida	% da refletividade de 1000m@20
	Escala máxima da medida	% da refletividade de 1500m@60
	Precisão da escala	5mm@50m
	Definição angular	0.001°
	Velocidade da varredura	40-400 scans/s
	FoV	75°
Câmera	Definição da câmera	42.4MP
Câmera	Distância focal	28mm
Sistema da posição	Precisão da posição (cargo-processar)	0.01m horizontais
	Precisão da posição (cargo-processar)	Elevação 0.02m
	Precisão da orientação (cargo-processar)	Título 0.009°
	Precisão da orientação (cargo-processar)	Passo/rolo 0.005°
Desempenho do sistema	Dimensão	293×165×164mm
	Precisão absoluta	horizontal <5cm>
	Precisão absoluta	vertical <5cm>
	Peso	4.4kg
	Multi eco	4 vezes
	Temperatura e umidade	Operação: -40℃~60℃, umidade 85%
	Temperatura e umidade	Armazenamento: -45℃~70℃, umidade 85%

Vantagens do sistema de PM-1500

1. A estrutura total do sistema de medida transportado por via aérea do laser PM-1500 foi aperfeiçoada inovativamente. Integra altamente sensores tais como o varredor de laser, a câmera de GPS, de IMU e da avaliação aérea, etc. É de pouco peso e fácil instalar. É apropriado para multi plataformas tais como o UAV VTOL da asa fixa, o multi UAV do rotor e o helicóptero.

2. O peso total do sistema é menos do que 4.4kg. Pode facilmente ser levado por uma pessoa, quer através do trilho plano ou de alta velocidade. Mesmo se você sai trabalhar com UAVs e outros acessórios, um veículo ordinário pode carregar todo, que seja muito conveniente.

3. O agrupamento ultra longo de 1500 medidores assegura extremamente a segurança da operação no ambiente da grande flutuação topográfica. Ao mesmo tempo, o agrupamento ultra longo permite o sistema de levar uma plataforma do voo com altura mais alta do voo e velocidade mais rápida, ajusta uma correia mais larga do voo, e recolhe mais dados da nuvem do ponto ao mesmo tempo, que melhoram extremamente a eficiência da aquisição da nuvem do ponto.

4. A alta frequência super de até 2 milhão pontos que o por segundo faz os dados da nuvem do ponto refinou mais e pode mais verdadeiramente refletir o landform da área da avaliação, um pouco do que cabendo as coordenadas à terra do objeto. Além, o equipamento de alta frequência do lidar pode ser equipado com os UAVs com velocidade de cruzamento mais rápida, e mais dados podem ser obtidos no mesmo tempo.

5. a elevada precisão é a procura do núcleo no campo do exame e do traço. A precisão de agrupamento do sistema de medida transportado por via aérea do laser PM-1500 pode alcançar 5mm@50m, e a precisão detalhada do sistema é melhor de 5cm, encenações da aplicação da elevada precisão da reunião várias.

6. o sistema de medida transportado por via aérea do laser PM-1500 aplica a multi tecnologia do eco. O sensor de exploração do laser no sistema emite-se pulsos do laser para penetrar a diferença da vegetação e para alcançar a terra, para obter a informação do terreno sob a vegetação. O sistema pode obter até 4 sinais do eco, e pode penetrar árvores e ser a informação de superfície real mesmo em áreas densamente vegetadas.

7. PM-1500 é uma nova geração de sistema transportado por via aérea da capitânia do lidar da elevada precisão desenvolvido independentemente pela Olá!-nuvem. Tem as características como a longa distância, a frequência do ponto culminante, a elevada precisão, desempenho total estável, preço justo e generoso e eficaz na redução de custos super.

Projetos de aplicação de Pracital de PM-1500

1. modelo Project da cidade 3D

Vista geral: A área total da área da avaliação é aproximadamente 10 quilômetros quadrados. É necessário obter a nuvem original do ponto do laser e a imagem oblíqua na área da avaliação, e gera o modelo 3D de acordo com os dados originais obtidos.

Exigência: A nuvem do ponto do laser obtida pela tecnologia transportada por via aérea da avaliação aérea do lidar e os dados de imagem digital tomados pela câmera oblíqua são usados para gerar o modelo da elevação de Digitas (DEM) e o mapa do Orthophoto de Digitas (os DOM) e para produzir o modelo do terreno. Ao mesmo tempo, o modelo 3D é gerado com base em dados da nuvem do ponto do laser e na lápis desenho.

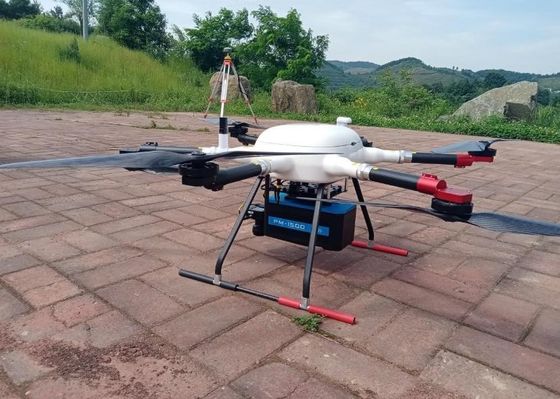

Solução: O projeto adota lidar PM-1500 levado pelo UAV para a medida. Decole e os pontos de aterrissagem serão ficados situados com visão e alta altitude largas na medida do possível.
